自恢复保险丝应用范围及选型指南

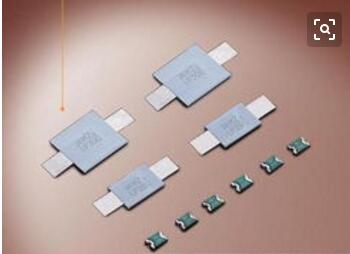

自恢复式保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(CarbonBlack)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自恢复式保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。

当故障排除后，PTC自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。

应用范围：

通迅设备：程控交换机、用户终端设备、总配线保安单元等。

汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。

电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。

电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。

2.安装方式：

自恢复保险丝没有极性，阻抗小，安装方便，将其串联关于被保护电器的线路中即可，电源直流或交流均可。

3.动作原理：

自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝元件的电流由于自恢复保险丝的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。自恢复保险丝处于低阻状态，自恢复保险丝不动作，当流过自恢复保险丝元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝仍不动作。

当电流或环境温度再提高时，自恢复保险丝会达到较高的温度。若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时保险丝元件处于高阻保护状态，阻抗的增加限制了电流。

电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够使自恢复保险丝元件散发出的热量，处于变化状态下，自恢复保险丝便可以一直处于动作状态（高阻）。当施加的电压消失时，自恢复保险丝便可以自动恢复了。

4.选型指南：

1、列出设备线路上的平均工作电流(I)和最大的工作电压(V)

2、列出工作环境温度正常值及范围，按折减率计算正常电流Ih(详见环境温度与电流值的折减率表)

Ih=平均工作电流(I)÷环境温度与电流值的折减率

3、根据L、V值,产品类别及安装方式选择一种自复保险丝系列。(参考各规格表)

4、选出的自恢复式保险丝的I值必须小于或等于Ih
