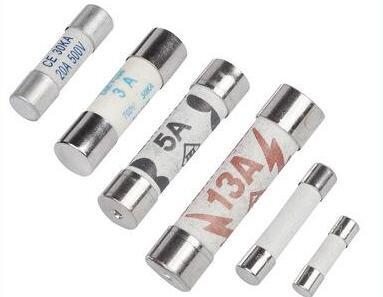

什么是管状保险丝？

1．结构：

在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。

2.功能：

保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用。

由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。

3.原理：

保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡。

如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。

4．名词术语：

额定电流：保险丝的公称工作电流代号：In

额定电压：保险丝的公称工作电压，代号：Un

电压降：额定电流下保险丝两端的电压降，代号：Ud

冷电阻：保险丝不工作时本身的电阻值，代号：Rn

过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下）

熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函

数关系，即时间/电流特性(也称为安-秒特性）。通常

有两种表达方法：

----熔断特性曲线：以负载电流为X座标，熔断时间为Y座
