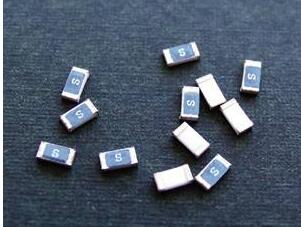

针对贴片一次性保险丝的选择说明及建议
发布于2019-08-17 17:21:54
147次阅读
熔丝链的额定电压（UN）必须至少等于或高于要用熔丝链保护的器件或组件单元的工作电压。如果工作电压非常低，则必须考虑熔丝链的自然电阻（电压降）。
熔断体的额定电流（Irat）应大致对应于要保护的设备或装配单元的工作电流（根据环境温度和额定电流定义，即允许的连续电流）。
较高的环境温度（Tumg）意味着熔丝链的额外负载。必须检查最大环境温度的加热条件，特别是在保险丝的高额定电流和附近部件的强烈热辐射的情况下。对于此类应用，保险丝应按照下图进行降额处理。表（见因子FT）：
由于额定电流的规格不同，建议的熔断体连续电流最大。其额定电流的80％（环境温度为23°C），请参见目录各页上的保险丝专用载流量（F）。
预电弧时间限制表示熔断时间与电流的关系。
熔化积分（I2t）由平方熔化电流和相应的熔化时间产生。在熔化时间<5ms的过电流下，熔化积分保持不变。此目录中的数据基于6或10xlrat。熔化积分是时间-电流特性的指标，并且通知熔丝链的脉冲一致性。所提到的熔融积分是典型值。
对于任何操作和错误条件，分断能力（IB）应该足够。在默认条件下，在额定电压下由熔断体断开的短路电流（最大故障电流）不得高于与熔断体断路容量相对应的电流。
在获得温度平衡之后，在具有额定电流的负载下确定最大功率耗散（PV）。在操作中，这些值可能会发生一段时间。
显示了典型值，此外还有符合标准的保险丝的标准值。
