选择贴片保险丝的七大因素分析
发布于2019-05-07 14:49:26
51次阅读

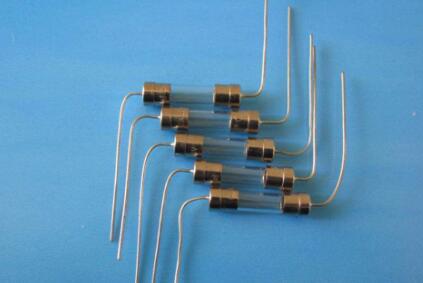

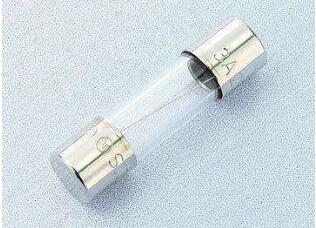

贴片保险丝主要应用于数码相机、笔记本、手机等电子产品。。从传统的玻璃管保险丝，到微型保险丝、贴片保险丝，由于产品工艺上的差异，它们的选型的侧重点也略有不同。贴片保险丝的选择涉及下列因素：
(1)电路正常工作电流。通过保险丝的工作电流不应超过保险丝额定电流的75%。
(2)脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。贴片保险丝尤其关注这一点，由于体积小带来的工艺方面的原因，贴片保险丝的抗冲击能力远小于同样额定电流的玻璃管保险丝或其他体积较大的保险丝。
(3)电路的过载电流大小及过载电流存在的最短和最长时间。通常需要使用示波器测试和理论计算相结合判断过载电流大小。对保险丝的基本要求是不该断的时候不能断，该断的时候一定要在适当的时间内断。
(4)电阻。贴片保险丝的电阻对某些电路有一定的影响：若将内阻过大的保险丝安装在某些电路中，它将影响电路的系统参数，使得电路不能正常工作。
(5)保险丝的环境温度。贴片保险丝应用于便携式设备时，要适当考虑保险丝的温升，也就是考虑保险丝额定电流的折减。保险丝工作时的环境温度应在规定的工作温度范围之内，当保险丝周围的环境温度超过25℃时，应参照温度折减曲线降级使用。
(6)施加在保险丝上的外加电压。通常贴片保险丝应用于便携式设备，电路工作电压一般都不高，只要贴片保险丝的额定电压高于电路工作电压，就可以放心选用。
(7)产品的认证。例如出口到北美，一定需要有UL或CSA认证。目前出口到欧洲的产品还需要符合欧盟的RoHS指令，也就是通常提到的SGS等环保认证。
下面把保险丝选型中常见的参数和术语作一些说明。正常工作电流：在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。大多数传统的保险丝其采用的材料具有较低的熔化温度。
因此，保险丝对环境温度的变化比较敏感。例如在25℃环境温度下，一个电流额定值为1A的保险丝通常不能在稳态电流大于0.75A的电路中正常工作。
