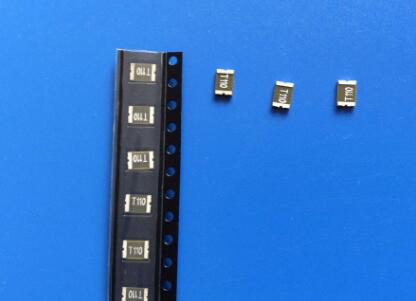

自恢复保险丝简述及分类
发布于2019-05-07 14:22:54
165次阅读
保险丝简述：

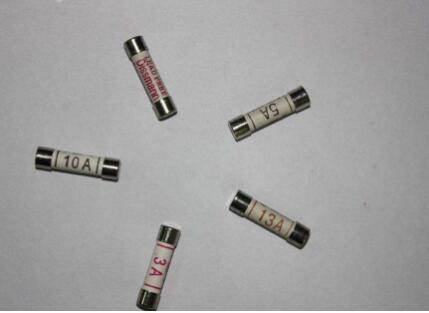

1．结构：在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。
2．功能：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。
3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。
保险丝的分类
1．按使用地区分：由于世界各国各地区工业发展的不同起点和经历，至今对小型管状保险丝的设计和应用还存在着很大的差异，目前被国际上比较认可的主要有：欧洲规格；北美规格；日本规格：另外还有其他一些规格仅在有限范围内应用。
2．按熔断特性分：根据不同应用要求，同一类型的保险丝被设计成好多种不同的熔断特性，有此又可将保险丝分为：快熔断和慢熔断两大类，再细分还有特快熔断；中速熔断和特慢熔断等。
3．按分断能力分：从保险丝能够安全分断的最大电流的大小来分，保险丝可分为：高分断和低分断两大类以及介于两者之间的增强分断能力保险丝。
4．按外形尺寸分：管状保险丝的外形尺寸有很多种，比较最常用的有：Φ6X30（3AG）；Φ5X20；Φ4X15（2AG）；Φ3X10；Φ2X7等5.按结构型式分：管状保险丝的端帽和熔体的焊接连接方式有两大类，它们是：管内焊接和管外焊接。
6．按联接方式分：保险丝联接到电路中去的方式两大类：直接焊在电路板上（称为PGT式）的和通过其他连接件联接的。
7．其他分类：按应用范围来分，管状保险丝可分为工业电器用和家用电器用；按应用行业来分，管状保险丝可分为仪表用，通讯用，电源用，照明用，车用等。按保险丝联接在电路中的位置来分，又有初级和次级保险丝。
