通俗易懂谈上拉电阻与下拉电阻
发布于2019-04-30 11:46:45
160次阅读
上拉电阻与下拉电阻用在什么场合？
答：用在数字电路中，存在高低电平的场合。
上拉电阻与下拉电阻怎么接线？
上拉电阻：电阻一端接VCC，一端接逻辑电平接入引脚(如单片机引脚)
下拉电阻：电阻一端接GND，一端接逻辑电平接入引脚(如单片机引脚)

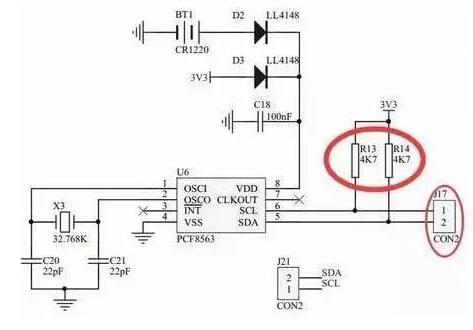

如上图，R13和R14，一端接到了3.3V，一端通过J17连接到单片机引脚，这两个电阻就是上拉电阻。

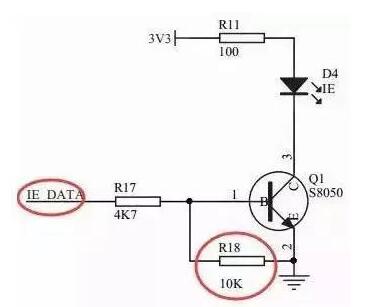

如上图，R18的一端连接到了GND，一端连接到了单片机的引脚(只不过是串了一个电阻后连接到了单片机引脚)。所以这个就是下拉电阻。
上拉电阻和下拉电阻有什么用？
提高驱动能力：
例如，用单片机输出高电平，但由于后续电路的影响，输出的高电平不高，就是达不到VCC，影响电路工作。所以要接上拉电阻。下拉电阻情况相反，让单片机引脚输出低电平，结果由于后续电路影响输出的低电平达不到GND，所以接个下拉电阻。
在单片机引脚电平不定的时候，让后面有一个稳定的电平：
例如上面接下拉电阻的情况下，在单片机刚上电的时候，电平是不定的，还有就是如果你连接的单片机在上电以后，单片机引脚是输入引脚而不是输出引脚，那这时候的单片机电平也是不定的，R18的作用就是如果前面的单片机引脚电平不定的话，强制让电平保持在低电平。
再这么解释一下吧，如果IE_DATA那个地方，不连接任何引脚，那么由于R18的下拉作用，IE_DATA就是低电平，所以三极管就不会导通。
