美隆合金电阻的标准值及标准色码
发布于2019-06-03 18:03:39
185次阅读
电阻之制造者与使用者均认为不可能致出任意不同电阻直的电阻器，且一般电路之设计无需极精确的电阻值，允许有限度的误差值可使价格降低且更换零件较为迅速。因此，制造厂商只选择制造某些特定电阻值的固定电阻器以供使用。
商用固定电阻器之标准额定值

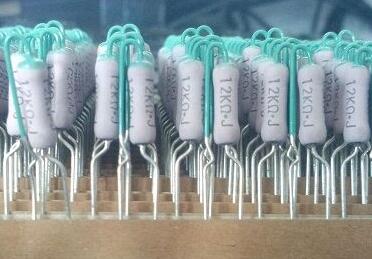

大都分固定型及可变型电阻器之电阻值均直接印记于其外壳上，但如碳质固态电阻器之类，由于体积甚小，印字困难，故需探用色码系统（colorcodesystem）以代替数宇。阅读色码节即能得知该电阻器之奥姆值及相关特性。目前所用的色码系统有新旧两类：
（1）条纹系统（bandsystem）
色码以色带的形状绘记于电阻器上，一般有三种方式：
1.三带式
三条色带即代表其奥姆值，误差一律为20%。
2.四带式
前三带代表奥姆值，第四带代表误差，此为最常用者。
3.五带式
前四带同上，第五带表示损坏百分率。
