丽智贴片电阻的测试方法及经验

贴片电阻的测试方法：

电阻器，简称电阻，是电子电路中最基础的元器件之一，对电阻器的测试，是掌握和学习电子技术的基础技能！以下介绍常见电阻器的测试方法和经验。

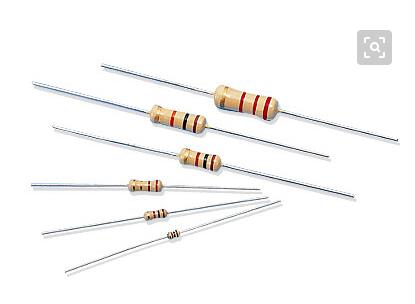

1、固定电阻器

测试方法：将两表笔（不分正负）分别与电阻的两端引脚相接，即可测出实际电阻值。为了提高测量精度；应根据被测电阻标称值的大小来选择量程。

测试经验：

（1）由于电阻挡刻度的非线性关系；它的中间一段分布较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20%―80%弧度范围内，以使测量更准确。

根据电阻误差等级不同，读数与标称阻值之间分别允许有土5%、±10%或±20%的误差。如不相符，超出误差范围，则说明该电阻变值了。

（2）测试时，特别是在测几十k欧姆以上阻值的电阻时，手不要触及表笔和电阻的导电部分，被检测的电阻从电路中焊下来，至少要焊开一端，以免电路中的其他元件对测试产生影响，造成测量误差，色环电阻的阻值虽然能以色环标志来确定。

但在使用时最好用万用表测一下其实际阻值。针对水泥电阻的检测，由于它通常也是固定电阻，所以检测水泥电阻的方法与检测普通固定电阻完全相同。

2、熔断电阻器

测试方法：

（1）在电路中，当熔断电阻器熔断开路后，可根据经验作出判断；若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。

（2）对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表Rxl挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值梧差甚远，表明电阻变值，也不宜再使用。测试经验；实践中，也有少数熔断电阻器在电路中被击穿或短路的现象。
