万能转换开关的适用范围及使用条件

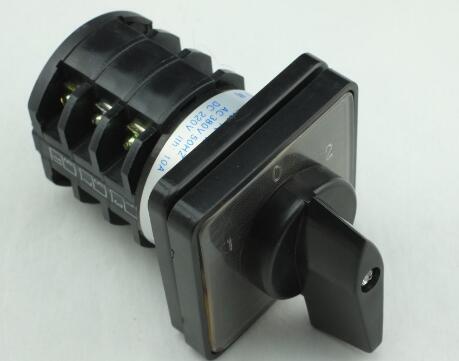

什么是万能转换开关？万能转换开关（英文称为：highlyversatilechange-overswitch）是一种多档位、多段式、控制多回路的主令电器，当操作手柄转动时，带动开关内部的凸轮转动，从而使触点按规定顺序闭合或断开。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

万能转换开关的适用范围:万能转换开关主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中,.万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

万能转换开关的使用条件:

1、周围空气温度不超过+40°C，且24小时内平均温度不超过35°C。

2、周围空气温度下限不超过-5°C。

3、最高温度+40°C时，空气的相对湿度不超过50%，在温度较低的时候可以允许有较高的相对湿度，例如20°C时达90%。对于温度变化偶尔产生的凝露应采取特殊的措施。

4、周围环境应该空气清洁、无易燃及可燃危险物、无足以损坏绝缘及金属的气体、无导电尘埃。

万能转换开关的结构组成:万能开关是由多组相同结构的触点组件叠装而成的多回路控制电器。它由操作机构、定位装置、触点、接触系统、转轴、手柄等部件组成。

触点是在绝缘基座内，为双断点触头桥式结构，动触点设计成自动调整式以保证通断时的同步性，静触点装在触点座内。使用时依靠凸轮和支架进行操作，控制触点的闭合和断开。

万能转换开关的技术特点:万能转换开关适用性广,国内现有的LW2、LW4、LW5、LW6、LW8、LW12、LW15、LW16、LW26、LW30、LW39、CA10、HZ5、HZ10、HZ12等各类开关以及进口设备上的转换开关。

万能转换开关派生产品有挂锁型开关和暗锁型开关(63A及以下),可用作重要设备的电源切断开关,防止误操作以及控制非授权人员的操作。

万能转换开关具有体积小、功能多、结构紧凑、选材讲究、绝缘良好、转换操作灵活、安全可靠的特点。万能转换开关规格齐全,有10A、16A、20A、25A、32A、63A、125A和160A等电流等级。

万能转换开关的操作过程:是用手柄带动转轴和凸轮推动触头接通或断开。由于凸轮的形状不同，当手柄处在不同位置时，触头的吻合情况不同，从而达到转换电路的目的。常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。用于可逆运行控制时，只有在电动机停止后才允许反向起动。LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合。
