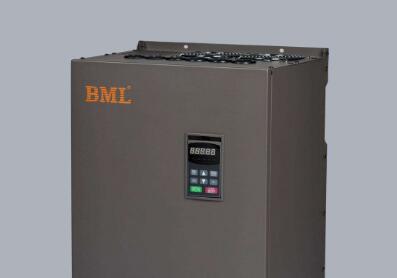

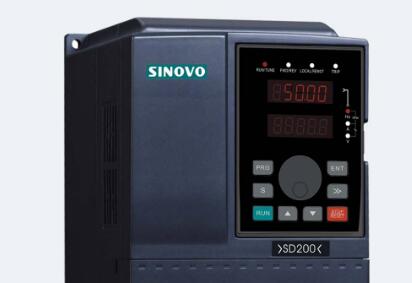

变频器由主电路和控制电路组成
主电路是电源频率变换部分,主要由三部分组成。包括将工频变换为直流功率的“整流器”、吸收电压脉动的“滤波回路”、以及将直流变换为交流的“逆变器”。
控制电路是给主电路提供控制信号的回路,它包括运算、检测、速度检测、驱动、保护等电路组成。
重点介绍变频器的主回路工作原理
整流电路VD1-VD6组成三相桥式全波整流电路。
滤波电路。整流后的电压为脉动电压,滤波电容Cl起滤波作用。由于储能电容较大,接入电源时电容两端电压为0,因而在上电瞬间滤波电容Cl的充电电流很大。
过大的电流会损坏整流管,为限制充电电流在整流桥上电瞬间串入充电电阻Rs,当Cl充电到一定程度时由旁路开关Ks将Rs短路。
逆变电路。V1-V6组成的逆变桥将直流电逆变成频率、幅值都可调的交流电。续流二极管D1-D6为无功电流返回到直流电源提供通道。
当电机处于制动状态时,再生电能通过D1-D6返回直流回路;V1-V6进行逆变过程是同一桥臂两个逆变管交替导通和截止,在换相过程中也需要D1-D6提供通路。
储能、制动电路。由于逆变管V1-V6每次由导通切换到截止状态的瞬间,C极和E极间的电压由近乎0V上升到直流电压值UD,过高的电压可能损坏逆变管,储能电容C1、C2的作用便是降低V1-V6关断时的电压增长率。
电机在减速时转子的转速可能超过此时的同步转速而处于发电状态,系统的动能将回馈到母线上致电压升高,甚至可能损坏变频器,制动电阻Rb就是用来消耗这部分能量的。
