本文主要介绍英飞凌推出双通道霍尔传感器TLE4999I3,这款名为TLE4999I3传感器IC将两个霍尔传感器集成到一个器件中,用于有严格控制要求的汽车应用中,英飞凌声称该传感器是世界上第一个将ASIL D汽车系统的两个霍尔传感器单片集成在一起的传感器。
新型传感器加入了英飞凌线性霍尔传感器,主要用于角度和线性位置传感。总而言之,英飞凌现在列出了19种线性霍尔传感器产品,其中四种被标记为“双线性霍尔”IC,用于“功能型的安全系统”中。
然而,新的TLE4999I3是唯一一个在线性霍尔IC列表中被列为“完全符合ISO 26262标准”的产品。同时,英飞凌的XENSIV系列传感器包括各种磁,压力,雷达和MEMS传感器,适用于从无人机位置传感到电流感应等各种应用中。

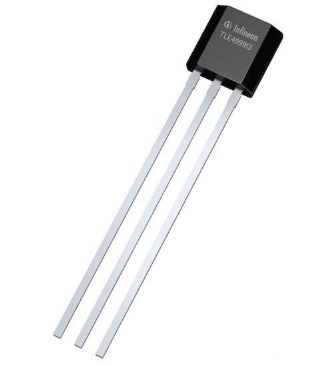

双通道霍尔TLE4999I3传感器
双通道霍尔TLE4999I3传感器实际上是单片器件中集成的两个霍尔传感器。将两个传感元件结合到一个封装中使其具有对故障的弹性和灵活性,并且由于其冗余备份的测量通道而更加准确。并且每个通道都可通过EEPROM独立编程。根据设备的数据表,TLE4999I的两个霍尔 - 被称为主霍尔探头和子霍尔格传感器各自产生独立的测量通道,每个通道都具有独立调节的模拟电源域和偏置单元。

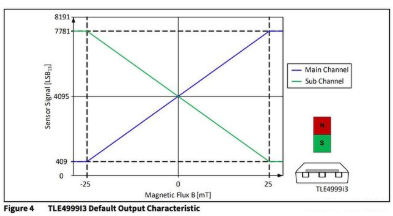

上图表示外部磁场与两个基于霍尔元件的测量通道产生的输出信号之间的关系。
然后将模拟信号再次馈送到单独的ADC(主霍尔元件的“HADC”,子霍尔元件的多路复用“sub HTS-ADC”),然后将信号发送到两个DSP。然后,DSP基于补偿参数(即,应力和温度漂移)计算霍尔测量值,并提供与PSI5(外围传感器接口5)v2.1兼容的数字曼彻斯特编码的电流调制信号。
以上就是英飞凌推出双通道霍尔传感器TLE4999I3,希望对各位有帮助。
