星海电子肖特基二极管的主要参数
发布于2019-07-11 16:00:47
138次阅读
本文主要介绍星海电子肖特基二极管的主要参数，肖特基二极管简单来说是一种半导体器件（又名肖特基势垒二极管），它是以其发明人名字来命名的（Schottky），SBD是肖特基势垒二极管SchottkyBarrierDiode，缩写的简称。
肖特基二极管以低功耗，超高速等特点而得到市场广泛的应用认可。在电源/适配器/充电器/汽车电子/小家电等领域是缺一不可的半导体器件。
在采购肖特基二极管的过程中，我们会发现肖特基二极管型号居多。那我们如何选择恰当的肖特基二极管型号呢？

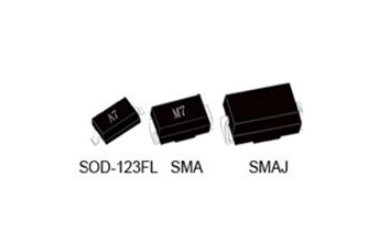

每一款电子元器件都是由芯片、框架、封装等条件组成的一个成品。肖特基二极管用作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。
因为芯片和工艺决定了肖特基二极管的参数性能，继而在选择肖特基二极管型号的时候，我们要先学会看懂肖特基二极管简易的参数。再根据实际使用情况选择适合的产品。
肖特基二极管有哪些主要参数呢？
IF（IO）：正向电流（A）
VRRM：反向耐压（V）
IFSM：峰值瞬态浪涌电流（A）
IF：测试电流（A）
VF：正向压降（V）
IR：反向漏电流（UA）
TRR：反向快恢复时间（NS）
选择合适的正向电流与反向耐压（应大于应用值）如用于高频电流整流，一般普通负载选耐压大于实际电压2倍（例：5V电压选10V肖特基）。
感性负载可选3——5倍，最起码的电流富余量要20%，（8A电流选10A肖特基）一般富余50%或以上。
以上就是星海电子肖特基二极管的主要参数，希望对各位有帮助。
