友顺大功率肖特基二极管简单分析
发布于2019-07-10 15:35:44
113次阅读

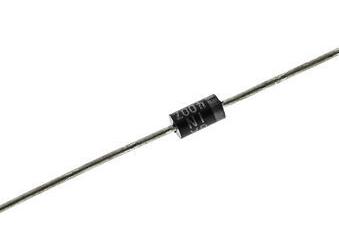

电源二次侧部分，主变压器的输出将会被整流和过滤，然后输出PC所需要的电压。-5V和–12V的整流是只需要有普通的二极管就能完成，因为他们不需要高功率和大电流。
不过+3.3V,+5V以及+12V等正压的整流任务需要由大功率肖特基整流桥才行。

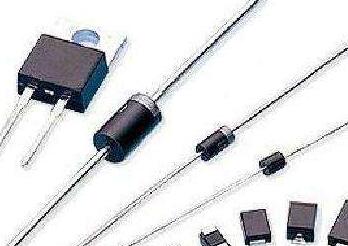

这种大功率肖特基二极管有三个针脚，外形和功率二极管比较相似，但是它们的内部集成了两个大功率肖特基二极管。
二次侧整流工作能否完成是由电源电路结构决定，一般有可能会有两种整流电路结构。
模式A更多的会被用于低端入门级电源中，这种模式需要从变压器引出三个针脚。模式B则多用于高端电源中，这种模式一般只需要配备两个变压器。
但是铁素体电感必须够大才行，所以这种模式成本较高，这也是为什么低端电源不采用这种模式的主要原因。
主要指出的是，以上我们所说的最大电流输出是仅仅是相对于单个元器件而言的。一款电源的最大电流输出实际上要取决于与之相连的很多元器件的品质。
比如说线圈电感、变压器、线材的粗细以及PCB电路板的宽窄等等。我们可以通过整流器的最大电流和输出的电压相乘得出电源理论上的最大功率。
