排阻引脚说明_排阻识别

本文主要介绍排阻引脚说明_排阻识别，排阻也称网络电阻器，排阻是将若干个参数完全相同的电阻集中封装在一起，组合制成的。它们的一个引脚都连到一起，作为公共引脚，其余引脚正常引出，所以如果一个排阻是由n个电阻构成的，那么它就有n+1只引脚，一般来说，最左边的那个是公共引脚。


它在排阻上一般用一个色点标出来。排阻具有装配方便、安装密度高等优点，目前已大量应用在电视机、显示器、电脑主板、小家电中。排阻通常都有一个公共端，在封装表面用一个小白点表示。其颜色通常为黑色或黄色。排阻一般应用在数字电路上，比如：作为某个并行口的上拉或者下拉电阻用。使用排阻比用若干只固定电阻更方便。

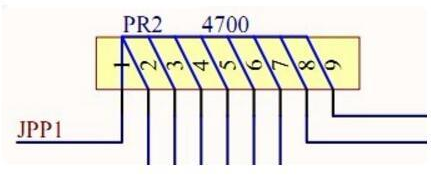

排阻引脚说明

1与a 2与b 3与c 4 与d之间的电阻都是10欧，与其它的管脚没有任何关系．就是一排电阻，做在了一个原件上。

有的还有一个公脚，就是为了方便使用，拿万用表量一下就会发现所有脚对公共脚的阻值均是标称值，除公共脚外其它任意两脚阻值是标称值的两倍，很明显任意两脚是通过公共脚串联的，应用在有很多上下拉电阻的场合特方便，比如并行通讯线上，还节省空间。

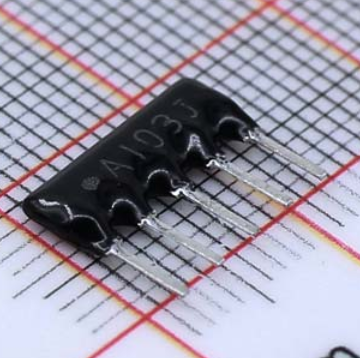

排阻识别

排阻在三位数字中，从左至右的第一、第二位为有效数字，第三位表示前两位数字乘10的N次方(单位为Ω)。如果排阻的阻值中有小数点，则用“R”表示，并占一位有效数字。例如：标示为“103”的阻值为10×10^3=10kΩ；标示为“222”的阻值为22×10^2=2.2kΩ；标示为“105”的阻值为10×10^5=1MΩ。需要注意的是，要将这种标示法与一般的数字表示方法区别开来，如标示为220的排阻电阻器阻值为22×10^0=22Ω，只有标志为221的电阻器阻值才为220Ω。

标示为“0”或…000”的排阻阻值为OΩ，这种排阻实际上是跳线(短路线)。

一些精密排阻采用四位数字加一个字母的标示方法(或者只有四位数字)。前三位数字分别表示阻值的百位、十位、个位数字，第四位数字表示前面三个数字乘10的N次方，单位为欧姆；数字后面的第一个英文字母代表误差(G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。如标示为“2341”的排阻的电阻为234×10=2340Ω。

排阻具有方向性，与色环电阻相比具有整齐、所占空间少的优势。

上拉排阻：上拉是相对下拉来说的。可以简单的理解上拉的作用是给信号线提供一个驱动电压，使之传输更稳定，传输距离更远~用来抵消线路中内阻对信号的损耗。
以上就是排阻引脚说明_排阻识别，希望对各位有帮助。
