贴片电阻功率和尺寸的10种封装表示法
发布于2019-04-30 11:37:16
100次阅读
贴片电阻目前最为常见封装有01005、0201、0420、0603、0805、1206、1210、1812、2010、2512等10种贴片封装形式，同时贴片电阻也用两种尺寸代码来表示。
一种贴片电阻尺寸代码是由EIA(美国电子工业协会)代码，另一种贴片电阻前两位与后两位分别表示电阻的长与宽，以英寸为单位。
比如：我们常说的0603封装就是指英制代码。另一种1608是公制代码，也由4位数字表示，其单位为毫米来表示贴片电阻。

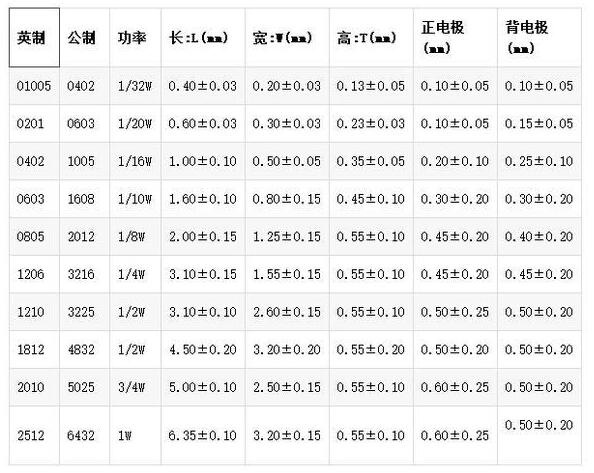

贴片电阻10种封装表示法以及对应功率我们在工作的时候，经常会把贴片电阻这些型号尺寸弄错，我们为了让客户更加快速便捷的查询。为此我们将贴片电阻封装英制和公制的关系及详细的尺寸和对应功率制定成表格以便查询。

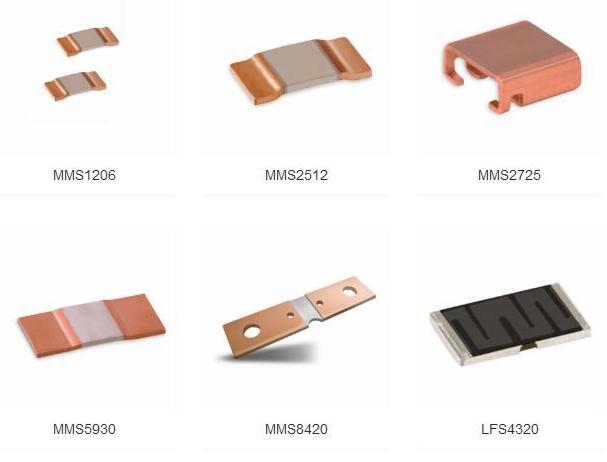

MICROHM贴片电阻系列0105/0210/0402/0603/0805/1206/1210/1812/2010/2512目前广泛应用在各种变压器，打印机设备，伺服机主板，通讯，消费电子产品。
