保险丝型金属膜电阻熔断时间规格为(16倍额定功率下2Min。)(24倍额定功率下1Min。)(32倍额定功率下30Sec。)
A.晶片电阻种类:依照其尺寸及额定功率区分为0402,0603,0805,1206等。(需注意其尺寸为英制,如0402即长乘宽为0.04in*0.02in)其本体上有3位数码为电阻值代号如472为4.7KOhm,2R7为2.7Ohm。
B.碳素皮膜电阻种类:依照其尺寸及额定功率区分为1/8W,1/4W,1/2W,1W,2W,3W等。其本体上有4条色码为电阻值及误差值代号如黄紫红金为4.7KOhm5%,红紫金红为2.7Ohm2%。

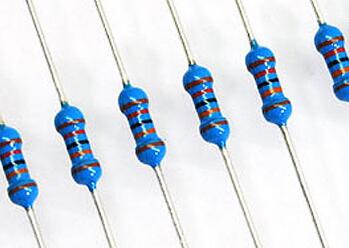

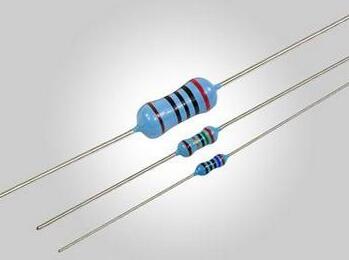

C.金属膜电阻种类:依照其尺寸及额定功率区分为1/8W,1/4W,1/2W,1W,2W等。其本体上有5条色码为电阻值及误差值代号如黄紫黑棕金为4.7KOhm5%,红紫黑银红为2.7Ohm2%。
D.氧化金属膜电阻种类:依照其尺寸及额定功率区分为1/4W,1/2W,1W,2W,3W,4W,5W,7W,10W等。其本体标示同碳素皮膜电阻。
E.保险丝型金属膜电阻种类:依照其尺寸及额定功率区分为1/4W,1/2W,1W,2W,3W等。其本体标示同碳素皮膜电阻。
F.线绕电阻种类:依照其尺寸及额定功率区分为1/2W,1W,2W,3W,4W,5W,6W,7W,8W,10W等。其本体标示同碳素皮膜电阻。
G.水泥电阻种类:依照其尺寸及额定功率区分为2W,3W,5W,7W,10W,15W,20W等。其本体直接标示阻值,功率值及误差值代号如4K7J2W为4.7Kohm5%2W。
H.功率型线绕电阻种类:依照其尺寸及额定功率区分为5W至50W等。其本体直接标示阻值,功率值及误差值代号如水泥电阻。
I.厚膜排列电阻种类:依照其排列电阻型式,数量,及额定功率区分。其本体直接标示阻值,功率值及误差值代号。
