风华色环电阻的标识

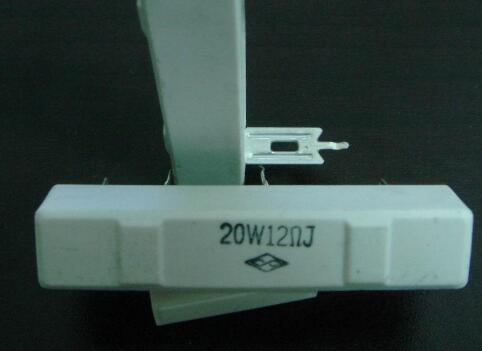

这些直接标注的电阻，在新买来的时候，很容易识别规格。可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。而且，电阻器元件越做越小，直接标注的标记难以看清。

因此，国际上惯用“色环标注法”。事实上，“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用4个色环表示，有的用5个。

有区别么?是的。4环电阻，一般是碳膜电阻，用3个色环来表示阻值，用1个色环表示误差。5环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环也是表示误差。下表是色环电阻的颜色-数码对照表

颜色有效数字乘数允许偏差

黑色010的0次方

棕色110的1次方+/-1%

红色210的2次方+/-2%

橙色310的3次方-----

黄色410的4次方-----

绿色510的5次方+/-0.5%

蓝色610的6次方+/-0.2%

紫色710的7次方+/-0.1%

灰色810的8次方-----

白色910的9次方+5~-20%

无色---------+/-20%

银色----------+/-10%

金色----------+/-5%

色环电阻的规则是最后一圈代表误差，对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。不要怕，记住颜色和数码就行啦，其他的不用记。

有一个秘诀：面对一个色环电阻，找出金色或银色的一端，并将它朝下，从头开始读色环。例如第一环是棕色的，第二环是黑色的，第三环是红色的，第四环是金色的。

那么它的电阻值是1、0，第三环是添零的个数，这个电阻添2个零，所以它的实际阻值是1000Ω，即1kΩ。
