简单说说晶圆电阻及应用范围
发布于2019-04-28 14:50:28
150次阅读
晶圆电阻是一种圆柱形无感无引线的金属膜电阻，具有高稳定，高精密度，有与贴片电阻焊盘尺寸和间距接近的尺寸引脚，但保持更高精度和提供长期更高的稳定性，低电流噪音，低温漂，应用在宽的温度范围。阻值范围0.1Ω至22MΩ,精度公差从±5%低至±0.05%和温度系数TCR从±50ppm/°C到±5ppm/°C。最高功率可达1W。
晶圆式的电阻不论在在功能上，机械结构上，电气特性上，或安全性上，都明显优于贴片(晶片)电阻。电阻适用于广泛的应用，从实验室和原型设计到恶劣环境的安装工作，如机身或引擎盖地区，车辆外露的部分，仪器仪表、医疗设备、测量设备，电信设备等地方都能派上用场。
晶圆电阻的名称由来是在1995年，由电阻生产厂商-第一电阻电容器股份有限公司(Firstohm)已故董事长李正宗首次命名，其后业界流传并且广为使用晶圆电阻的名称说法。当今市场上大多数晶圆电阻的应用是在电源、通信、医疗、仪表、汽车、照明、工业自动化等等领域。
晶圆电阻与电路板的接点是用表面黏着技术(SMT:SurfaceMountTechnology)将电阻本体固定在电路板上，这与传统有两只脚的插件电阻不同的地方在于使用SMT机器更加快速、精准、有效率。
其表面黏着技术与片式贴片电阻(ChipResistor)相同，并且在相同的功率范围具有相对应的大小可互相取代，因此，增加了使用方便性。
晶圆电阻在机械特性或电子特性上明显优于片式贴片电阻，例如:抗震、不易变形、耐热冲击、适合工业或长期在恶劣的环境中使用。

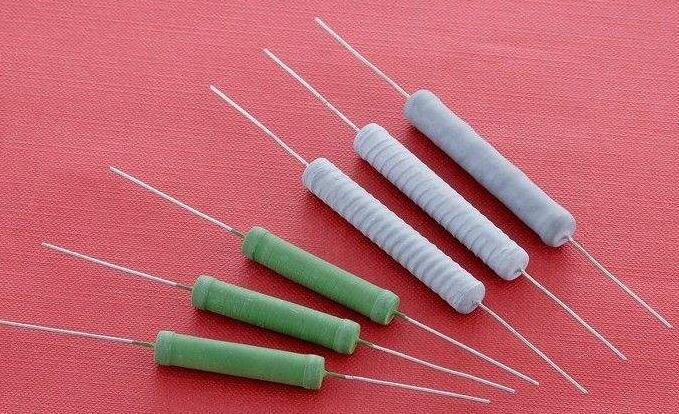

晶圆电阻介于贴片电阻与直插电阻之间，主要适用于电流较大/耐高压冲击/安全性要求高的高阶电路中,与直插电阻相比，由于去掉了引线，因此很大的降低了直插电阻在高频时引线所产生的寄生电感，同时能够解决直插电阻小阻值中精度与温度系数无法提高。
