顺络共模电感的结构分析

共模电感是什么，共模电感有什么作用，共模电感的价格是怎么样的，相信对于好多企业的采购比较的困惑，尤其是价格的啦，当然品质也是要看的哈！

共模电感经常用在电脑的开关电源中，用来过滤共模的电磁干扰信号的。在电路板卡中也是起着滤波的作用的，用来遏制产生的电磁辐射的，所以说作用还是很大的，避免了辐射的范围扩大，以及过滤干扰信号。

讲到共模电感不得不说的就是EMI，EMI就是电磁干扰，共模电感就是防止的这个，为什么共模电感能防EMI?要弄清楚这点，下面小编从共模电感的结构开始分析。

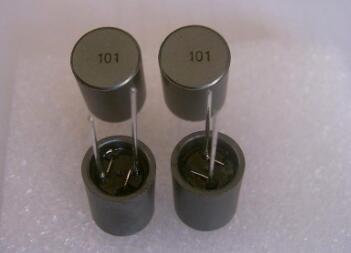

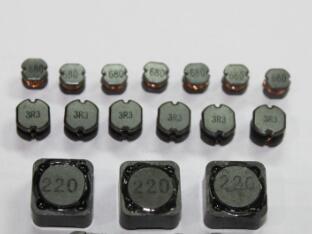

包含共模电感的滤波电路，La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同（绕制反向）。

这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响。

当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1,Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。

该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。
